Sirkit protek LG menggunakan LA76938/41

Sirkit protek LG yang menggunakan IC LA76938/41

• Protek disensor oleh pin-25 (ABNORMAL) yang dihubungkan ke transistor Q16
• Tegangan-tegangan sampling dihubungkan ke basis Q16
• Pada kondisi normal tegangan pada basis Q16 adalah “low” dan tegangan pada pin-25 adalah “high”
• Untuk melumpuhkan sirkit protek sementara, maka dapat dilepas Q16 (atau men-short basis – kolektor)

Protek disampling dari :

• OCP (Over current protek). Jika arus yang melalui FR403 pada jalur B+ ke flyback over, maka akan menyebabkan kolektor Q403 tegangan berubah dari nol menjadi “high”

• Vertikal protek. Jika tidak ada pulsa-pulsa vertikal maka akan menyebabkan basis Q301 tegangan menjadi nol dan kolektor tegangan berubah menjadi “high”

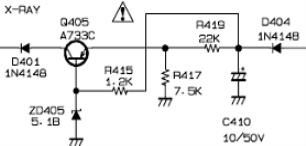

• X-ray protektor. Jika tegangan flyback naik akan menyebabkan tegangan heater juga naik sehingga menyebabkan tegangan kolektor Q405 berubah dari nol menjadi “high”
